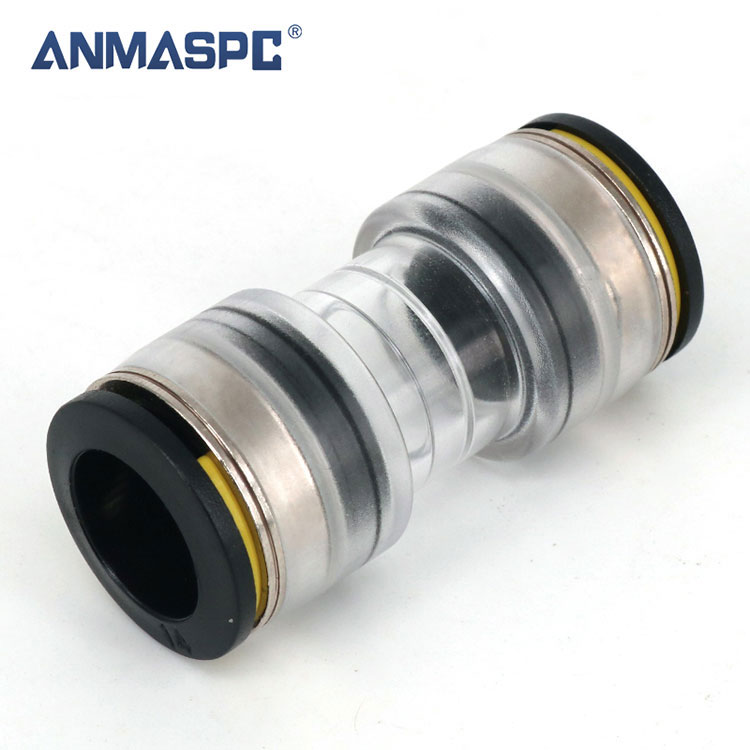

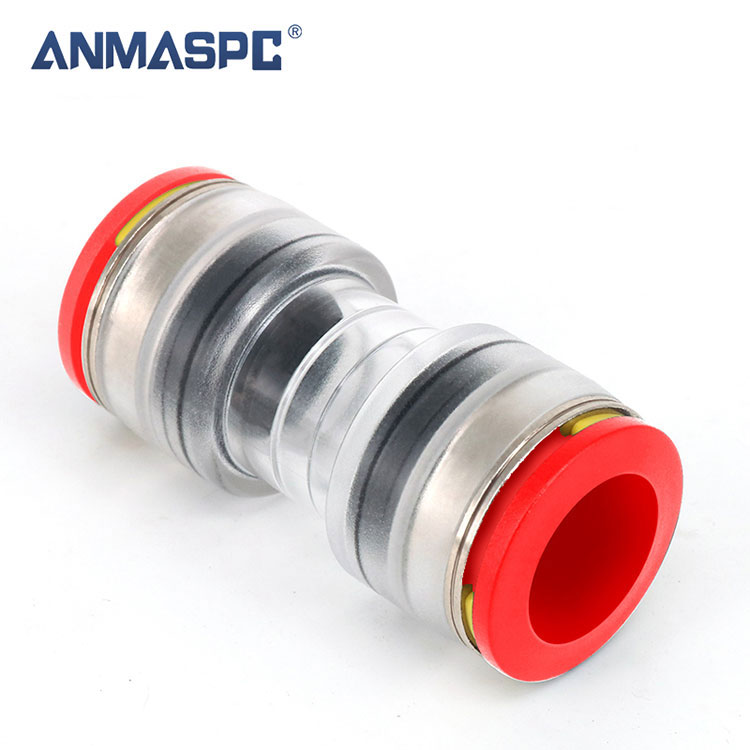

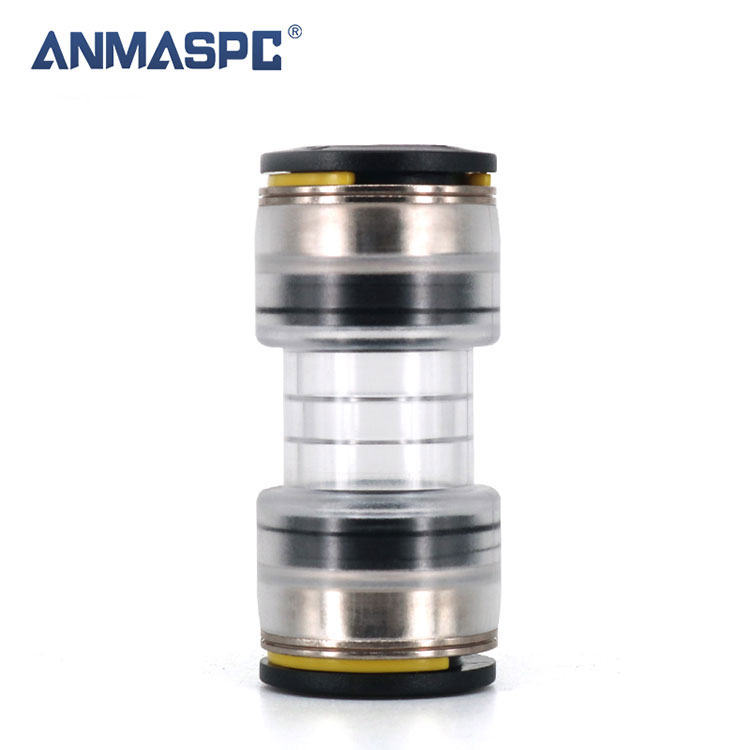

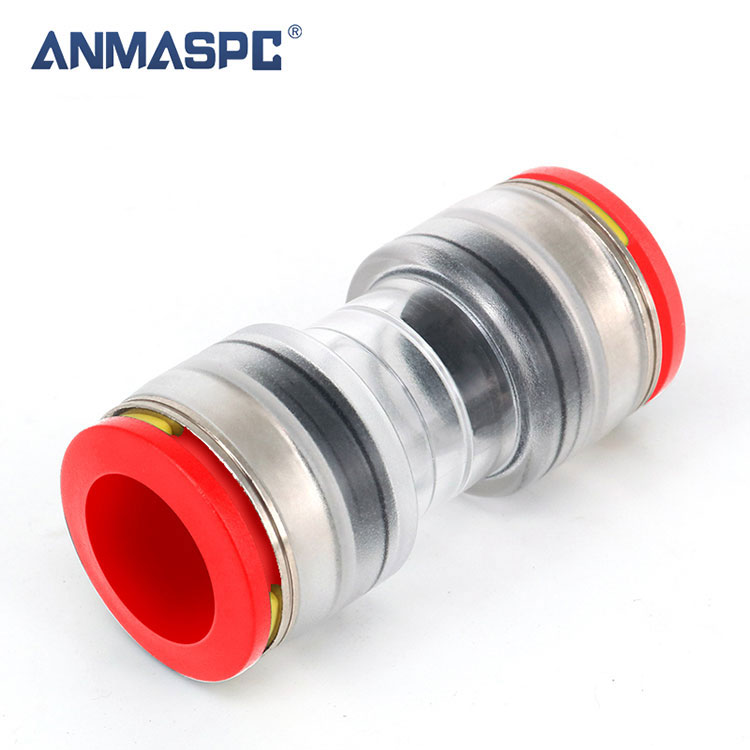

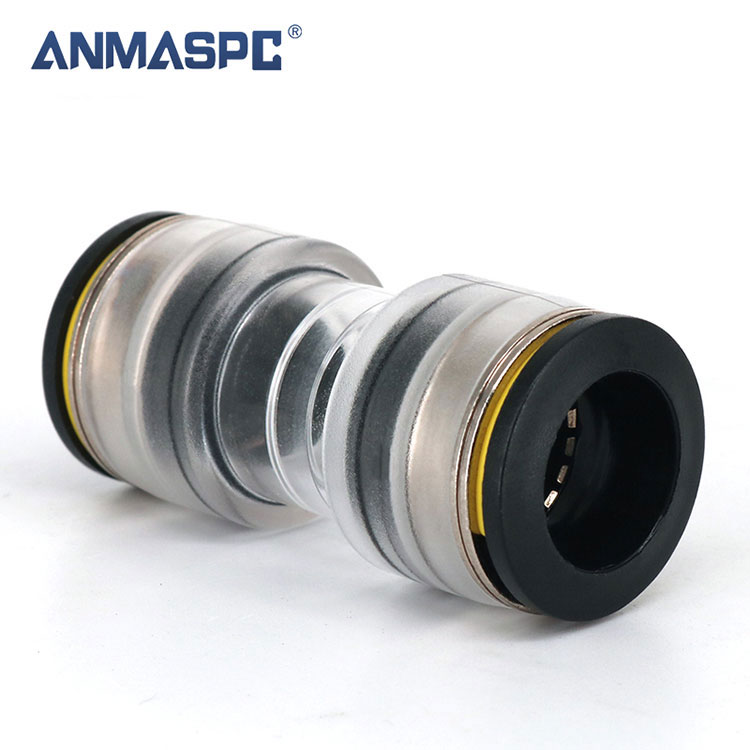

Microduct Raka kontakter, som garanterar en bra prestanda. Transparent kropp tillåter verifiering av mikrokanalernas position inuti. Säkerhetsklämmor, manipuleringssäkra, är förinstallerade. Testad och överensstämmer med EN 50411-2-8.
① Säkerhetsklämmor ingår
② Push-fit-teknik
③ Arbetstryck: max. 25 barer
Komponenter | ||||||
1 | Hylsa | POM | ||||
2 | Låsklämma | POM | ||||
3 | Patron | ZINK LEGERING | ||||
4 | Lås klo | SUS301/304 | ||||
5 | Stödring | POM | ||||
6 | Tätningsring | TEP | ||||
7 | Kropp | PC2807 | ||||
Passa rör | ||||||
Rörmaterial | HDPE.PE.Nylon.Polyuretan | |||||
Ytterdiameter på röret | Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16 | |||||
Teknisk parameter | ||||||
Arbeta med vätskor | Luft | |||||
Åtdragning | 0,15~0,8MPa Inget läckage | |||||
Dra fest | 400N | |||||
Bevistryck | 2,5 MPa | |||||
Driftstryckintervall | 0~1.6MPa | |||||
Omgivningstemperatur och vätsketemperatur | -40~60℃ | |||||
Installationstemperatur | -10℃C/+50℃ | |||||
Rekommenderad blåstemperatur | -15℃/+35℃ | |||||
Grad av skydd | IP68 | |||||
UV-beständig kvalitet | F1 | |||||
Insättningskraft | 50N max (5 kg) | |||||
Livslängd: | 25 år | |||||
Standarder: | EN 50411-2-8 |
ANMASPC-kod | Rör OD/ID | Rör OD/ID | Avsmalnande hole |
TPU3/2.1 | 3/2.1 | 3/2.1 | 2.1 |
TPU4/2,5 | 4/2,5 | 4/2,5 | 2.5 |
TPU4/2.8 | 4/2,8 | 4/2,8 | 2.8 |
TPU5/2.1 | 5/2.1 | 5/2.1 | 2.1 |
TPU5/3,5 | 5/3,5 | 5/3,5 | 3.5 |
TPU6/4 | 6/4 | 6/4 | 4 |
TPU7/3.5 | 7/3,5 | 7/3,5 | 3.5 |
TPU7/4 | 7/4 | 7/4 | 4 |
TPU7/5,5 | 7/5,5 | 7/5,5 | 5.5 |
TPU8/3.5 | 8/3,5 | 8/3,5 | 3.5 |
TPU8/6 | 8/6 | 8/6 | 6 |
TPU10/6 | 10/6 | 10/6 | 6 |
TPU10/8 | 10/8 | 10/8 | 8 |
TPU12/8 | 12/8 | 12/8 | 8 |
TPU12/10 | 12/10 | 12/10 | 10 |
TPU14/10 | 14/10 | 14/10 | 10 |
TPU14/12 | 14/12 | 14/12 | 12 |
TPU16/12 | 16/12 | 16/12 | 12 |
TPU16/13 | 16/13 | 16/13 | 13 |
TPU16/14 | 16/14 | 16/14 | 14 |
Modell | A | B | C | D | E | F |
TPU03 | 31.9 | 6.9 | 10 | 11.1 | 3.2 | 2.1 |
TPU04 | 31.9 | 6.9 | 10 | 11.1 | 4.2 | 2,8/2,5 |
TPU05 | 35.4 | 8.9 | 12 | 12.8 | 5.2 | 3,5/2,1 |
TPU06 | 35.4 | 8.9 | 12 | 12.8 | 6.2 | 4.0 |
TPU07 | 41.0 | 11.5 | 14.1 | 15.4 | 7.2 | 5,5/4/3,5 |
TPU08 | 41.0 | 11.5 | 14.1 | 15.4 | 8.2 | 6/3,5 |
TPU10 | 42.0 | 14.0 | 17.5 | 18.3 | 10.2 | 08/06 |
TPU12 | 49.5 | 15.8 | 19.2 | 20.7 | 12.2 | 10/08 |
TPU14 | 50.5 | 18.0 | 22.2 | 23 | 14.3 | 12/10 |
TPU16 | 55.0 | 20.0 | 24.7 | 25.1 | 16.2 | 14/13/12 |
